HVIC将600V耐压元件与30V耐压元件集成在一个芯片上,用于驱动半桥或全桥结构的MOSFET或IGBT。把上臂、下臂的驱动电路和电源欠压保护电路、信号互锁电路、 过流保护电路等内置在芯片中,实现了无需光耦而直接由微处理器 等逻辑电路进行驱动和控制。
IC特点与优势:

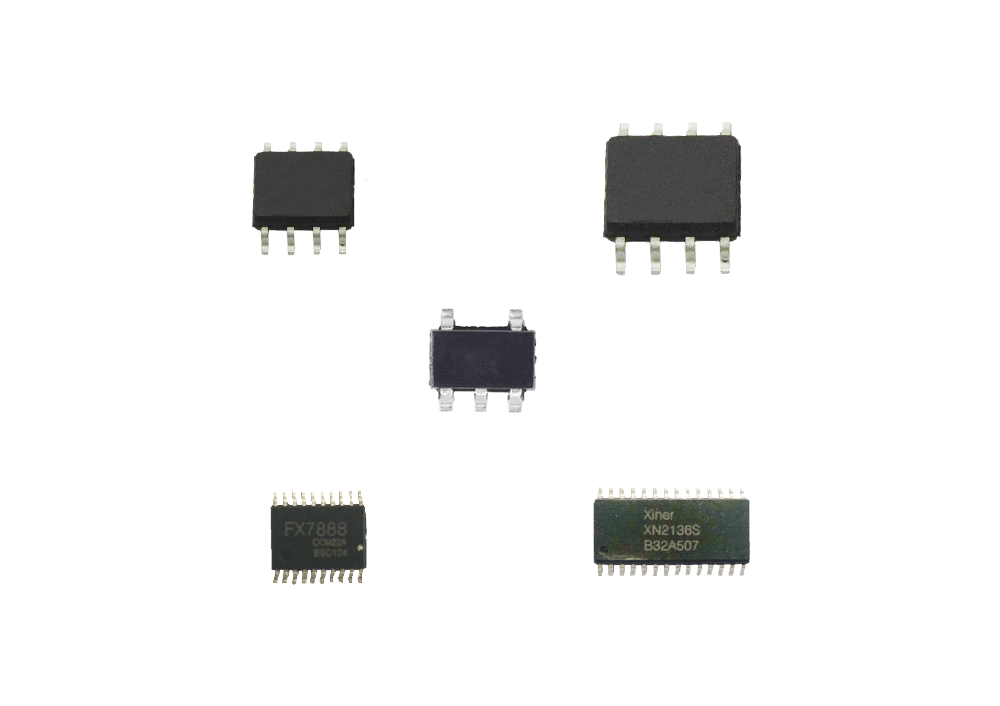

驱动方式 | 型号 | 耐压 | 输出电流 | 输入逻辑 | 功能 | VSS/COM独立 | 封装 | |||||
三相 | XN2136S | 600V | 200/400mA | /HIN, /LIN | UV、EN、OCP、DT、STP、FO、CFO、NF | 是 | SOP28 | |||||
FX7388 | 600V | 160/340mA | HIN, LIN | UV、VDD、DT、STP | 是 | SOP | ||||||
FX7888 | 250V | 320/620mA | HIN, LIN | UV、EN、DT、STP | 否 | TSSOP、SOP | ||||||
半桥 |
XN2101S |
600V |
290/620mA |
HIN, LIN |
UV、DT、STP、NF |
否 | SOP8 | |||||
XN2304S |
600V |
290/620mA |
HIN, LIN |
UV、DT、STP、NF |
否 |
SOP8 | ||||||
低边 |
XN44272L |
25V | 1.5A/1.5 | IN | EN、UV | 否 | SOT23 | |||||
XN7524S | 25V | 5A/5A | INA,INB | EN、UV | 否 | SOP8 |
备注1: 注:“/”表示负逻辑功能。
备注2:UV:欠压保护, EN:EN有效时不响应输入信号, OCP:过流保护, DT:内置死区时间,STP:内部互锁,FO:故障信号输出,CFO:故障脉宽设置,NF:先进的输入噪声滤波器,VDD:5V电源。
