概要
DIPS26智能功率模块采用芯能新一代自研驱动IC和IGBT芯片，优化内部布局与引脚分布，是包括空调压缩机、变频洗衣机、变频烟机和工业驱动器等先进家电/工业电机驱动应用的理想选择。

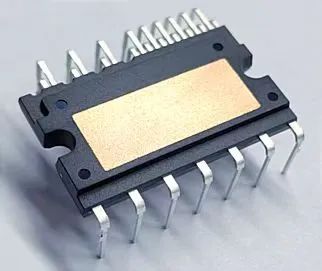

DIPS26新产品采用了框架+DBC的散热结构，模块体积小、保护功能齐全、功率密度高、散热能力优秀、安装方便和绝缘等级能满足各种装配场景需求等，目前产品的规格等级有10A/600V、15A/600V；产品型号：XNS10SM1E6、XNS15SM1E6。
1、内置高压栅极驱动，配套芯片完全国产化
2、三相全桥逆变拓扑，适用于各类电机驱动场景
3、驱动集成自举电路，内置限流保护电阻，集成度更高
4、内置欠压保护、过流保护，及故障输出(FO)
5、内部温度监控电路与温度电压信号输出（VOT）
6、完全兼容3.3V和5V驱动输入信号
7、绝缘电压等级：2000Vac
解决问题
01

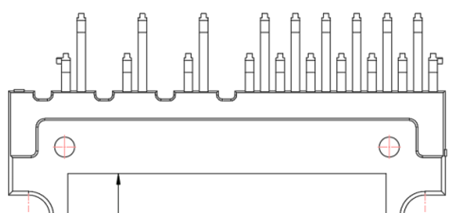

管脚爬电距离优化(与市面上主流产品完全兼容)
02
集成多重保护功能

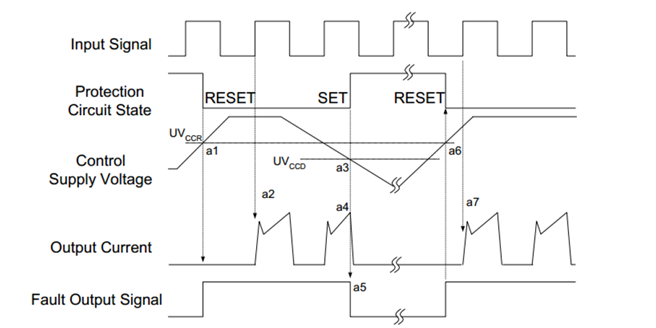

集成自举电路、欠压保护、过流保护、温度输出功能
03
功率密度高

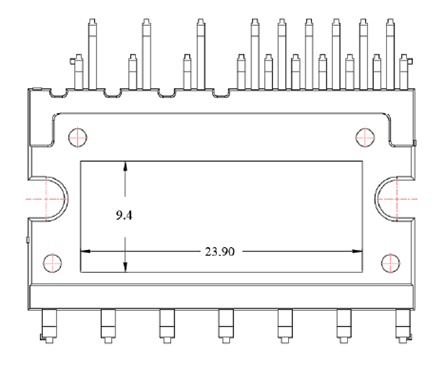

电流等级可达15A，功率密度高、DBC+框架散热结构，热阻更小
04

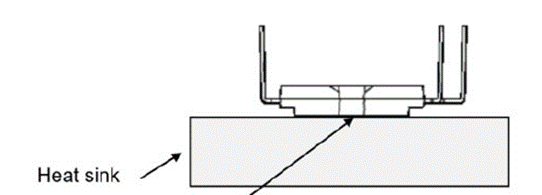

预留装配
预留装配的螺丝安装位置，便于散热片安装
※产品具体信息可向我司销售人员咨询或索取产品规格书(service@invsemi.com)。
