芯能IPM模块在电机控制器的应用方案
芯能半导体 芯能半导体|http://www.invsemi.com Loading... 2021-02-23

IGBT单管的装配方式、绝缘要求处理、散热方式等问题为都比较难处理的,我们提供一种集成电源+功率模组的应用方案,体积小,功能齐全的应用方案。该方案集成IPM、整流桥、母线电压采样电路、相电压采样电路、电流采样、预充电路、继电器输出、电源电路。

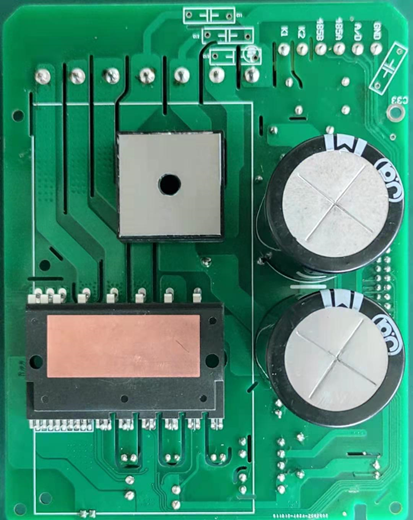

整机图

控制器基本参数



分类

技术指标

规格参数







电控

参数

功能状态

三相逆变输出

高压输入电压范围

AC300V~450V

低压输入电压

0-10V

输出额定功率

1500W

驱动方式

PWM

带电部分与散热器绝缘

2500Vac

冷却方式

自然冷却

尺寸(长*宽*高

137mm*105mm*70mm

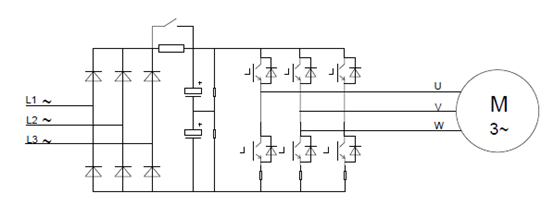

整机拓扑

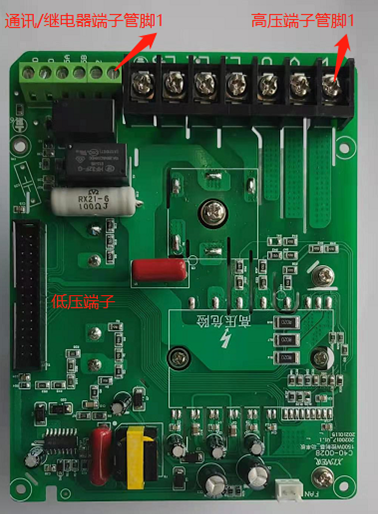

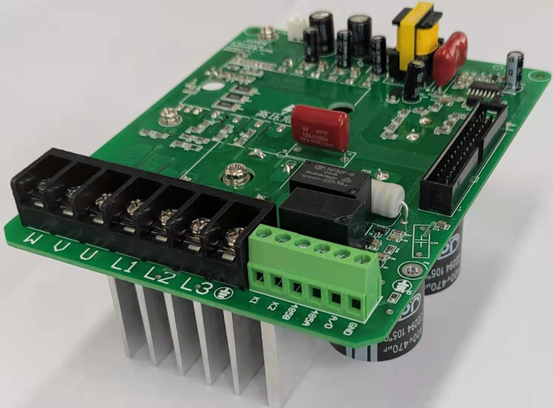

连接端子定义




端子

信号

信号功能说明

信号功能说明

1

W

电机W相输出







高压端子



2

V

电机V相输出

3

U

电机U相输出

4

L1

三相交流电源L1输入

5

L2

三相交流电源L2输入

6

L3

三相交流电源L3输入

7

接大地端

接大地端

1

K1

继电器输出端



通讯/继电器端子

2

K2

继电器输出端

3

485B

485通讯信号B+

4

485A

485通讯信号A-

5

A/D

调速信号输入+

6

GND

调速信号输入-


方案使用功率器件参数介绍

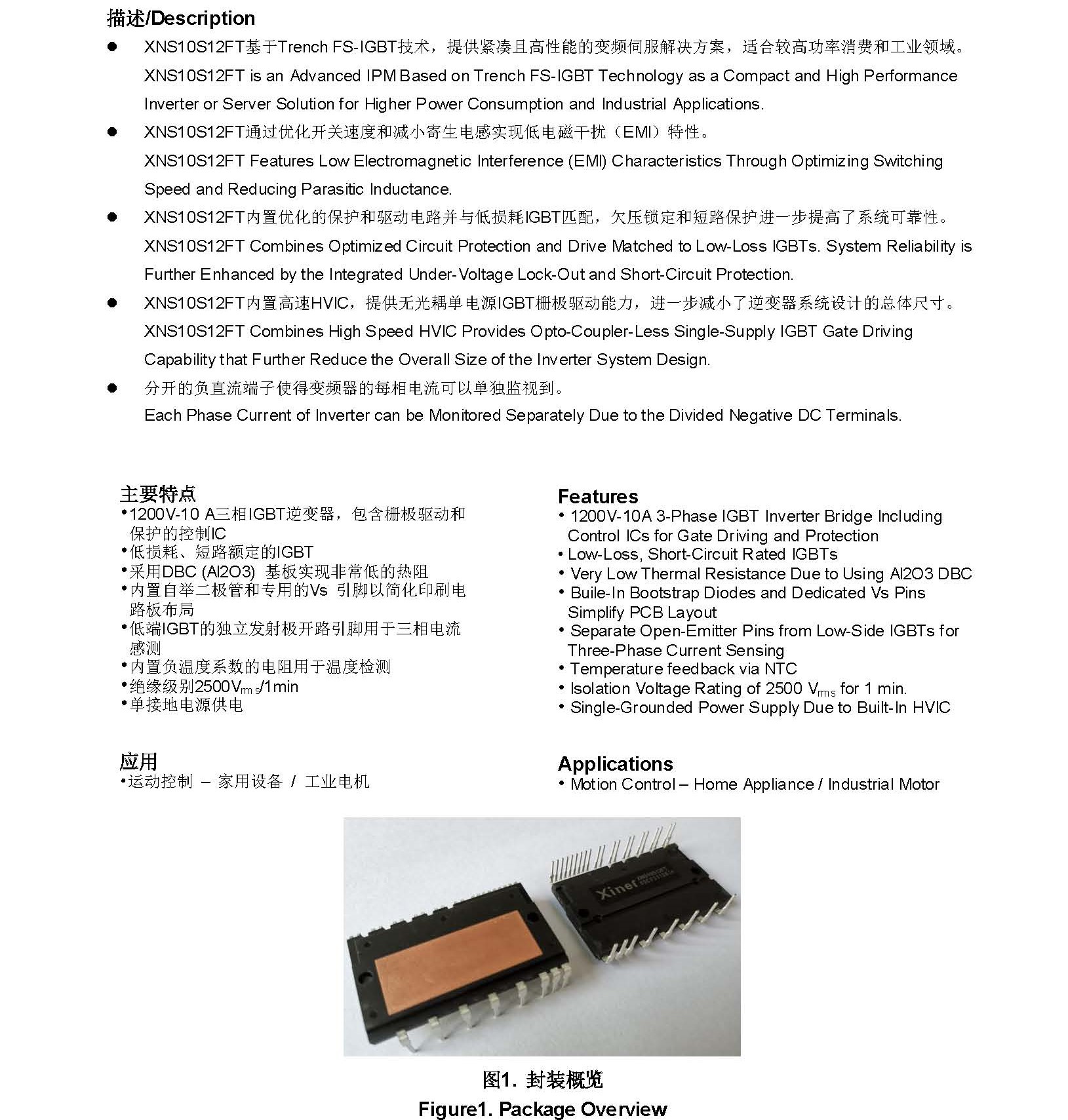

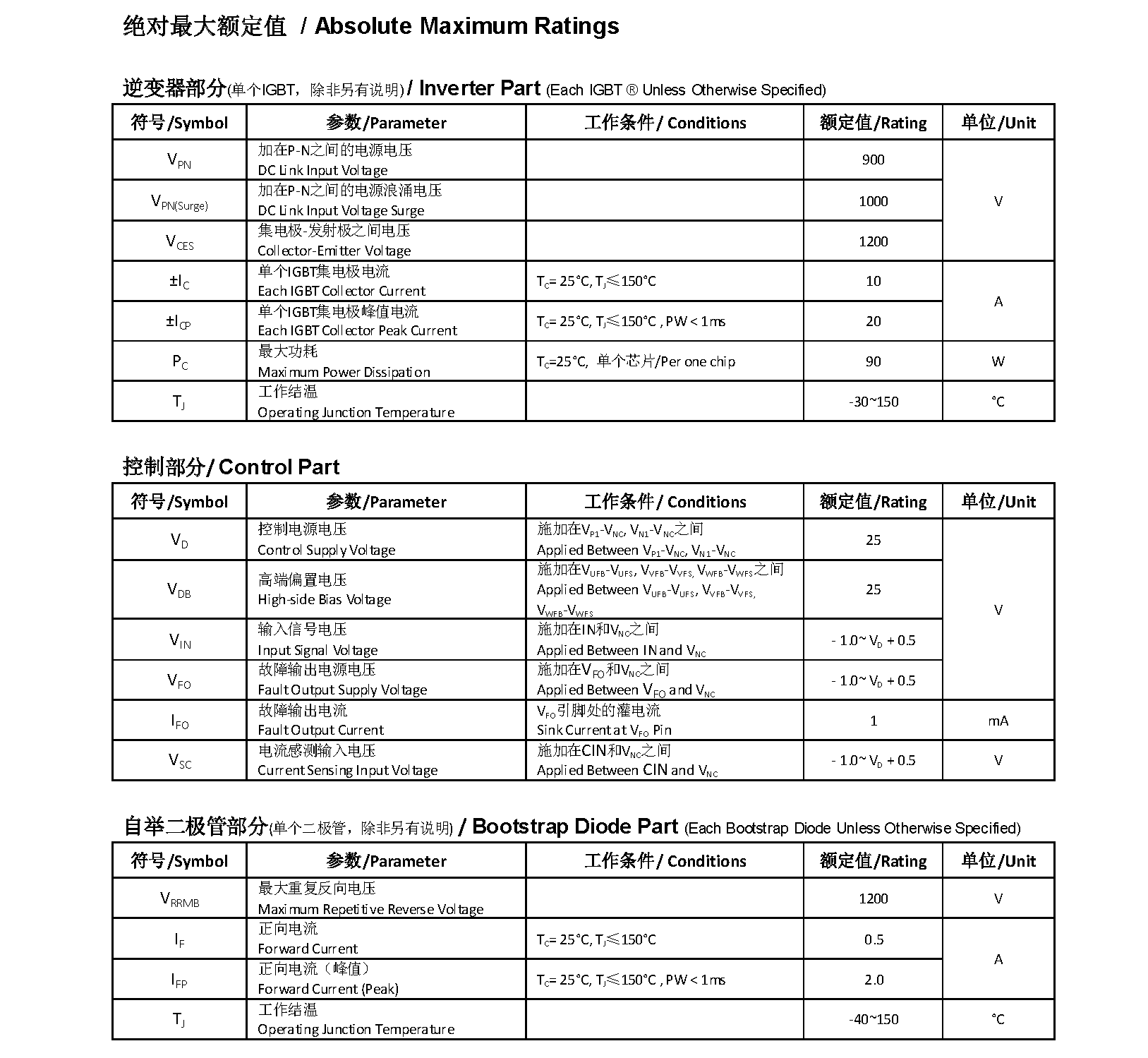

XNS10S12FT 格参数如下:

XNS10S12FT.pdf

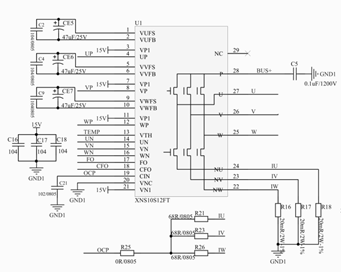

推荐应用原理

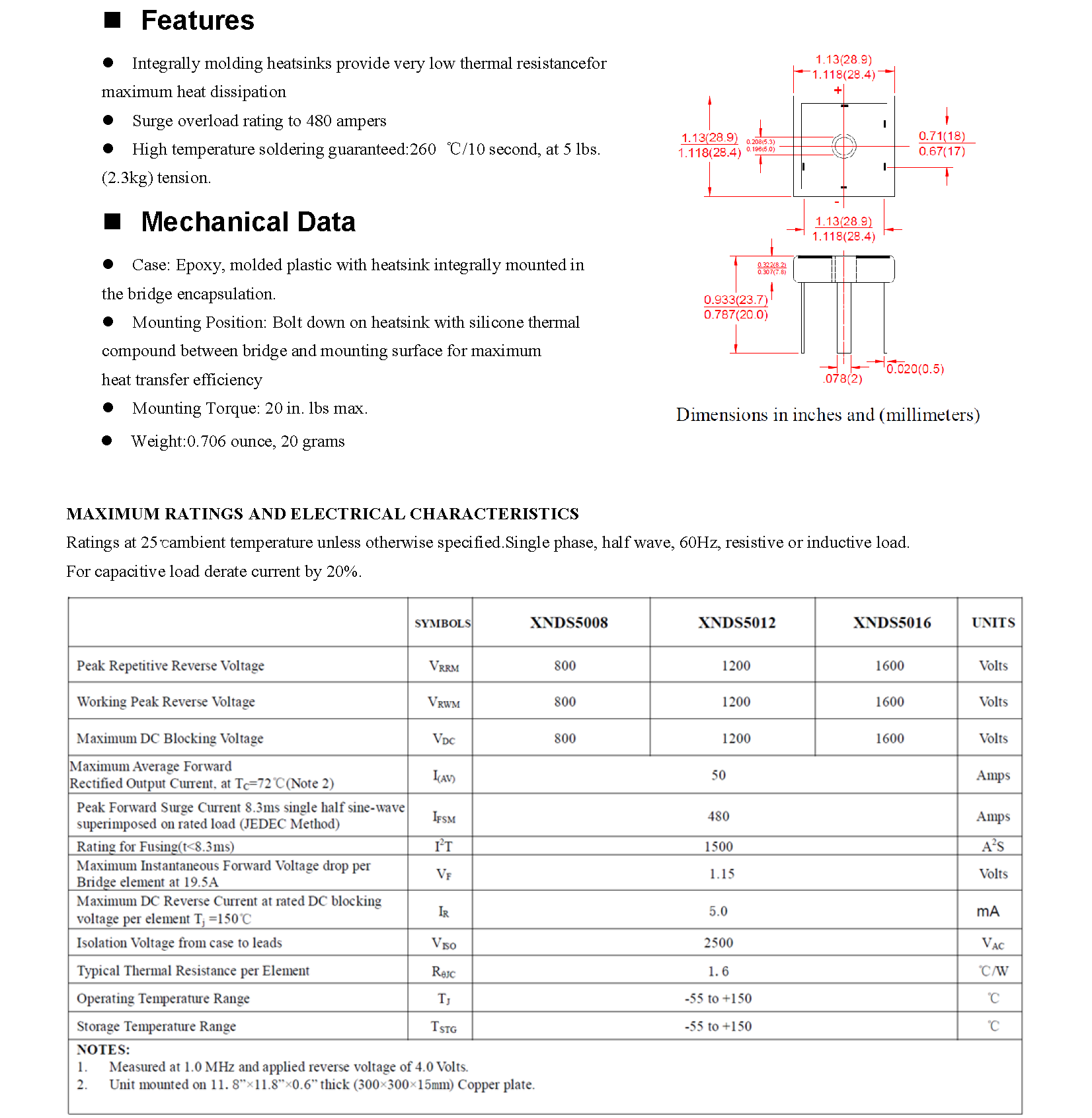

XNDS5016格参数如下:

XNDS50xx.pdf
